先贴图为证

在工业应用领域，距离测量的应用也是比较多的。

举个例子，在瓶装检测中，由于某些异常操作，导致瓶中的液体装不满，这样的产品是不能流入市场的。

半瓶水的液体先不说我买不买，就是买回来也不敢喝。

因此，在产品出厂或入库之前，必须经过检测这一关。

今天，我们就充当检测员，看看这些东西是怎么检测的吧！

如果你手边有Halcon软件，自己跑跑程序；如何你没有，呵呵，问我要啊！这个软件还需要许可证，呵呵，问我要啊！可惜了，族规有要求，传女不传男！我也没办法啊！

废话不多说，开始！

Go!  Go!   Go!

注意注意，这次我不检测瓶中液体高度，我要检测瓶口高度。如下图

我要检测这部分的高度！！！

为什么？？？

因为族规有要求，不测寻常路！！！

我也没办法！

产品拿到手，第一步，分析产品特点。

我们看看上图，你说你要怎么检测红线框内的高度，那模模糊糊的是啥！而且，这图中还有那么多瓶子，咋检？再瞅瞅，框内的瓶与框外的都是灰色的，颜色都是差不多，你说咋检？

这位兄台，莫着急！慢慢听来！

一幅图中有多个待检测对象——需要模板匹配！

因为你也不知道它会在哪，只能，不敢打包票，最好使用模板匹配的方法找到它们的位置。

2. 假如说我们找到了匹配的位置，然后应该怎么做呢？

找到了位置，我们就直接进行检测！

怎么检测，在Halcon中，我们可以先创建个测量对象，然后基于此对象ID所包含的区域中可自动检测垂直于长边的短边距离！

咳咳，说的有点装*了，说白了，就是你在图中画个矩形，Halcon中的有个函数会直接帮你计算出来距离。

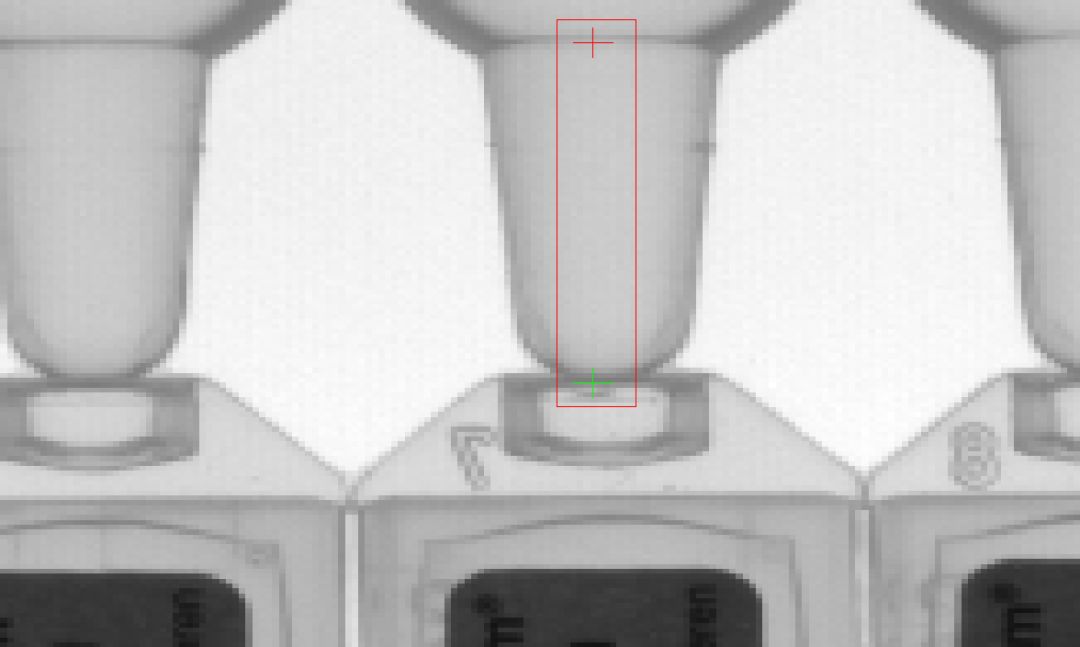

如果你仔细一点，我会告诉你计算的是短距离，如下图。

这下子你就明白了吧！

它测的就是短边的距离！

原来，测量距离超级简单啊，画个矩形就可以了！！！

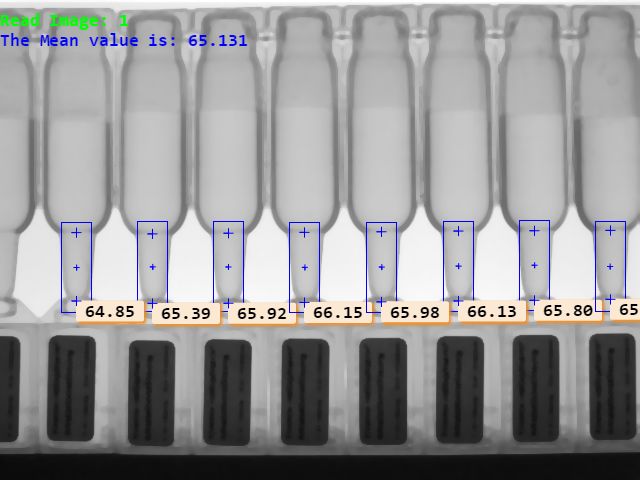

有了上面的分析，我们的思路，或者说我的思路就很明确了啊！先创建了模板，然后模板匹配，然后在匹配到的对象中测量距离！

So easy !!!

注意，注意，我要放大招了！

我要狠心地贴出程序了！

想运行看看的，赶紧走起！！！

如果你看了程序，觉得哪里有疑问的，别害羞，要留言。

如果你觉得程序还可以，你想报答我，点最下面的广告！

* This program is to measure the distance between the top of the bottleneck and

* the bottom of the bottoleneck

* The ideas to achieve this is

* First, Create shape model based on the bottleneck shape to locate the bottle

* Second, Measure the distance based on the measure object.

* Date: 2018-03-27

* Read Image

read_image (Image, 'C:/Users/Public/Documents/MVTec/HALCON-12.0/examples/images/ampoules/ampoules_01.png')

get_image_size (Image, Width, Height)

dev_close_window ()

dev_open_window (0, 0, Width, Height, 'black', WindowHandle)

dev_display (Image)

set_draw (WindowHandle, 'margin')

* create the reduce domain by rectangle

gen_rectangle1 (ROI_0, 236, 206, 296, 250)

reduce_domain (Image, ROI_0, ImageReduced)

* area center

area_center (ROI_0, Area, RowRef, ColumnRef)

* create shape model

create_shape_model (ImageReduced, 'auto', 0, 0, 'auto', 'auto', 'use_polarity', 'auto', 'auto', ModelID)

* define the length and width of the measure rectangle object

ROI_width := 15

ROI_height:= 45

* show the rectangle

gen_rectangle2 (ROI_1, 253, 459, rad(-90), ROI_height, ROI_width)

* create the rectangle measure object

gen_measure_rectangle2 (0, 0, rad(90), ROI_height, ROI_width, Width, Height, 'bilinear', MeasureHandle)

* set fonts

set_display_font (WindowHandle, 16, 'mono', 'true', 'false')

for I:=1 to 8 by 1

    * read images

    read_image (Image1, 'C:/Users/Public/Documents/MVTec/HALCON-12.0/examples/images/ampoules/ampoules_'+ I$'02d')

    * find shape. The MinScore is very important. If larger, more noise will be.

    find_shape_model (Image1, ModelID, 0, 0, 0.90, 0, 0.5, 'least_squares', 0, 0.9, Row, Column, Angle, Score)

    * Mulity Shape found

    for J:=0 to |Score| -1 by 1



        if(|Score[J]|==1)

            * set the cross at the center found

            gen_cross_contour_xld (Cross1, Row[J], Column[J], 6, 0)

            translate_measure (MeasureHandle, Row[J]-5, Column[J])



            gen_rectangle2 (ROI_2, Row[J], Column[J], rad(-90), ROI_height, ROI_width)



            * Measure the edge

            * The Sigma and threshold are very important.

            measure_pairs (Image1, MeasureHandle, 1.2, 10, 'all', 'all', RowEdgeFirst, ColumnEdgeFirst, AmplitudeFirst, RowEdgeSecond, ColumnEdgeSecond, AmplitudeSecond, IntraDistance, InterDistance)

             if(|RowEdgeFirst|!=0)

                 disp_message (WindowHandle, InterDistance$'.2f', 'window', RowEdgeFirst[0], ColumnEdgeFirst[0], 'black', 'true')

             else

                 disp_message (WindowHandle, 'None Found', 'window', 20, 0, 'black', 'true')

             endif

            * Show it

            for edge:=0 to |RowEdgeFirst|- 1 by 1

                gen_cross_contour_xld (Cross, RowEdgeFirst[edge], ColumnEdgeFirst[edge], 10, 0)

            endfor

        endif

    endfor

 stop ()



endfor

clear_shape_model (ModelID)

close_measure (MeasureHandle)
